管道水下安裝技術

瀏覽次數：7513     時間：2021-06-16

水下管段水下對接和接頭防水管段沉放和對接應在平潮時候進行,因平潮歷時較短,故采用快速正確的定位對接方法顯得很重要.在美國通常用雙體駁船將管段懸吊起來沉放,所有的受力纜繩和定位控制纜繩均予以錨定.進行水平錯位微調時,對采用橡膠止水接縫的管段,利用一組調整楔片放置于水平中心線橡膠止水的兩側,試放后將接頭處的水抽干檢查定位情況.必要時再將接頭處充水,調整楔片至合適位置.整個操作通過水上的液壓系統進行,所化時間平均不超過半小時.在荷蘭,當基層施工時,對管段采用三點臨時支承系統,外端(向水端)用單樞支座,以便于調整定線,減少接縫施工時所需的校準次數.管段間接縫通常用導管混凝土或橡皮止水封堵.用導管混凝土法時,管段兩端設有專門設計的法蘭和擋板,在管段定位后以鋼銷加楔鎖定,導管法澆筑接縫處的外環混凝土,焊接接縫兩側的內襯鋼板作為連續的止水膜,移去臨時止水頭和擋板,然后澆筑混凝土內襯;近來有用帶Ω形橡皮的綜合止水系統代替接縫處內襯鋼板的焊接,形成止水膜,并實現管段間柔性連接.用橡皮止水法時,以液壓千斤頂實現管段端部止水橡皮環的初始壓縮,抽干接縫兩側臨時止水頭部間的積水,借助作用于外端(向水端)的靜水壓力將止水橡皮壓縮一半,然后施工人員可從臨時止水頭部上的門進入,繼而完成接縫處全部處理工作.橡皮止水環有用截面較大的單圈和截面較小的雙圈兩種,管段接縫處,由于設置多層防水屏障和精心施工,已建工程中尚未見接縫處嚴重漏水報道.沉管法隧道不允許穿過活斷層,但對建于地震影響區內的隧道,可通過特殊的接縫構造減少或消除地震波的影響.例如美國舊金山的穿灣隧道采用獲得專利的特殊裝置,可適應地震引起的伸縮滑移和轉動等,接縫處任意方向上相鄰結構間的位移差可允許高達10cm.

管槽開挖由于表層覆蓋粉質粘土較少，陸上管槽開挖直接由人工清挖，清除表土后即可進行鉆孔爆破作業．石方開挖以2.5m為一循環，直到管槽開挖到位．水下管槽開挖是指施工水位1m以下部分管槽開挖，采用水下管槽爆破開挖．水下管槽基巖邊坡以1：1進行開挖，開挖時用全站儀測量定位，回聲測深儀測量水深．施工時嚴格控制水下管槽開挖的挖深，建立水尺用來計算工作時的水面高程，計算管底高程并以1．0m為單位列表繪制管底高程表．使用全站儀測定工作船舶的工作斷面位置，對照管底高程表得出該工作斷面的管底高程，然后由工作時的水面高程(通過水尺讀數推出)減去管底高程計算出該斷面挖深．用測深繩測量水深復核該斷面的挖深．水下鉆孔爆破施工流程為：測量放線一定位鉆孔船一鉆孔、裝藥、接線一移船一起爆一清渣一下一循環．水下爆破施工中采用全站儀跟蹤鉆機船鉆孔定位(鉆孔規格4'100mm)和挖泥船開挖定位，利用鉆機船拋設的主纜和橫向纜繩移動船位和調整孔位，以保證鉆機船鉆孔準確和挖泥船開挖斷面及落斗點位置準確，從而避免漏炸、欠炸和漏挖、欠挖現象，降低復炸、復挖率．管槽開挖完成后，利用超聲波回聲測深儀對管槽進行檢測，經自檢合格并繪制地形圖．水下管槽初步驗收方法如下：將測深儀放置于小艇上并把全站儀的棱鏡綁扎于測深儀的探桿上，讓探桿沿著管槽中心線移動，測深儀每發出一次探測所在位置由全站儀定位并記錄．測深儀所測出結果由測深儀打印出來，打印出來的管槽中心線應與管槽設計中心線吻合．測完管槽中心線后，再對管底兩邊線各測一次．管槽平整由潛水員通過安裝在船上的漏斗連接鋼導管將砂(墊層用料其最大粒徑不得超過10mm)卸到管槽的預定位置．

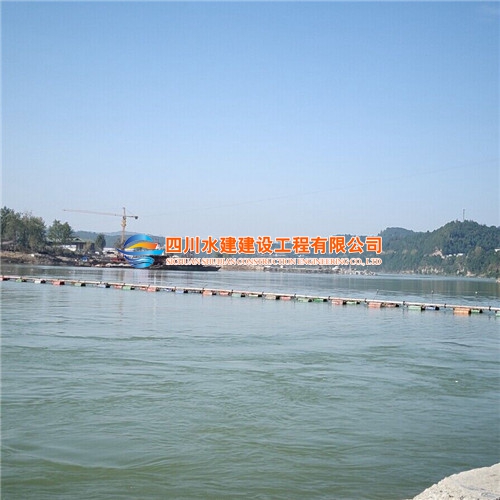

為了便于管道自然下沉，抵抗外界沖擊力，加強整體強度，考慮管道本身需要壓水試驗，所以在管道浮運到管道軸線位置時采用管內充水、定位船錨固、起吊設備翻轉、自然沉管的綜合安裝施工措施．在施工過程中應注意：
(1)施工設備及管道完全就位后，管道內進行充水，充水體積約為30m，即30t．同時可松鋼絲繩或柔性吊繩，讓管道在重力的作用下緩緩翻轉下沉；
(2)管道下沉過程中，嚴格控制各吊點的沉放速度，防止由于不均衡沉放導致管道的彎曲破壞，翻轉下沉?xí)r，各吊點應協調作業．其中在翻轉階段，各吊點要逐步松纜，直至管道完全翻轉為止；
(3)由于整條管道在下沉和翻轉過程中均勻受力，各種力的變化較復雜，為了保證整條管道在下沉翻轉人槽過程中均勻受力，管道不被破壞，配置了適量的浮吊，吊點間距確定為18m(局部可作適當調整)；(4)管道下沉就位后，潛水員潛入水底檢查管底與墊層接觸的均勻程度和緊密性，管道應貼切地沉放到管槽中心位置，距管槽中心線的偏差應小于250mm．管底最大懸空高度應小于250mm，且懸空長度小于15m．
