水下管道沉放

瀏覽次數：4516     時間：2021-06-03

管道沉放安裝1、管道運輸在施工現場旁停一臺吊車，將兩端用封堵法蘭蓋板密封好，然后將密封的一節鋼管吊放在水中，浮船將鋼管拖運到沉放位置做好調整。2、管道下沉準備倒虹管浮運到下沉位置時，在下沉前應做好下列準備工作：1）設置管道下沉定位標志。2）溝槽斷面及槽底高程符合規定。3）管道和施工船舶采用纜繩綁扎牢固，船體保持平穩。4）牽引起重設備布置及安裝完畢，試運轉良好。5）灌水設備及排氣閥門齊全完好。6）潛水員裝備完畢，做好下水準備。3、管道下沉利用浮船上的起吊設備吊好一頭，卸掉法蘭蓋板，將水慢慢進入管中，然后在另一端起吊設備上吊起另一端。以同樣的方法卸掉法蘭蓋板，將兩吊點一并放松。慢慢沉入水中，由潛水員在基槽處指揮鋼管定位及沉放在預制砼墊塊上，并上好部份法蘭螺栓，再次用經緯儀和水準儀校核鋼管位置及高程，符合標準后，潛水員再將全部法蘭螺栓擰緊。鋼管沉放順序由直線段開始，由左岸逐節向右岸沉放；先沉放位于上游的鋼管，再沉放位于下游的鋼管，最后沉放靠近兩岸邊的斜坡鋼管。

托管支墩制作如覆蓋層在2m以上的，就在該段間距5m處制作1個托管支墩，就是在各支墩位鉆兩排孔入巖層2m，安上6根鋼棒，鋼棒長度高過管頂20公分，用2根12mm的鋼筋，兩頭制作螺紋，每根制作成U型，套在兩管道上移到兩排鋼樁處，另用兩段2m長的槽鋼鉆上四個條形孔，扣在兩排鋼樁上，再將2根U型螺紋桿穿出槽鋼條形孔，在用四根角鋼兩頭鉆上條形孔，又扣在U型螺紋桿上擰上螺帽，最后水下砼澆筑固定形成了托管支墩。

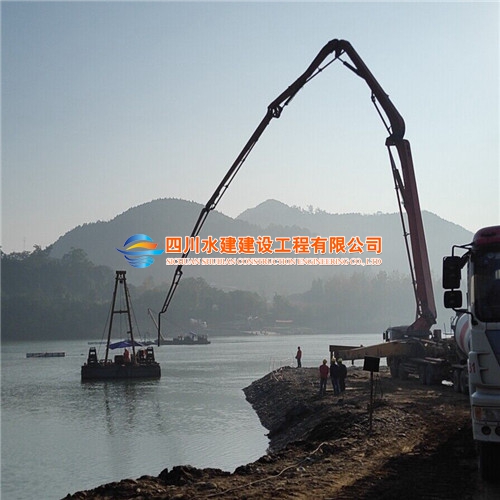

澆筑包管砼浮船定位吊裝混凝土漏斗，鉚固鋼樁后，混凝土漏斗吊運到船上，將船運行到岸邊的管道起弧點處拋錨定位，然后將混凝土漏斗連接在人字扒桿上放入水中，潛水員將漏斗導管調整到澆筑位。澆筑混凝土（C30砼澆筑）待導管調整到位后，開始布導管漏斗，砼泵車在橋上將砼輸入漏斗內，每5m布一次導管。待10m澆筑滿后（潛水員在水里探摸指揮澆筑）。
排水工程安全控制措施：管槽一開挖，溝的兩端、兩側應設明顯標志，夜間須設警示燈。溝槽邊坡應根據土質情況及開挖深度按設計操作所規定的坡度開挖，土坡若有突出的磚頭、石頭應予清除，槽內嚴禁休息，施工過程應常檢查土坡情況，特別是雨后或泡槽。一旦發現情況，必須采取加固措施，方可下槽操作。當溝槽深度大于3米時，在下溝槽前，應先做好相關的實驗，帶好防毒面罩，防止中毒。溝槽兩側堆土時，土堆距溝邊不得少于1米，高度不得大于1.5米。管子下槽必須由有經驗的人員指揮。機械下管時，機械平臺應牢固可靠，在松放時，管子的前方及兩側土坡下槽內勻不允許有人。管子就位入口，注意勿將手、腳伸入接口處，以免擠傷。管子就位后，應隨即用混凝土塊或石塊穩住，不令其滾動。
