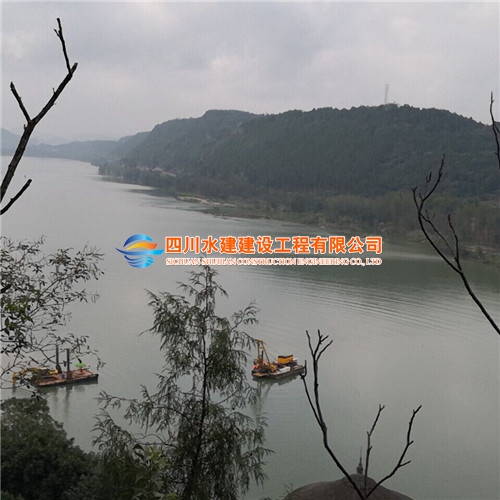

供水管道水下安裝

水下管道自然沉放的標準手則：
1定位：當管道橫進管中基槽內浮于水面時，利用岸邊設立的三個手拉葫蘆，分上下及軸線調整，確保管道準確定位于中軸線上。水面用船舶利用吊環對管道中間定位。全站儀兩臺立于兩岸配合精確定位。彎管段定位于河流上游。
2、進水：當橫管完成后，打開兩管端的排氣閥，打開進水口。在統一指揮下將鋼管成形水平浮于河面，確保鋼管兩端處于管中基槽上，直至鋼管完全處于基槽上方，將管道呈半成型就位基槽的姿態。向管道進水管用水泵強制灌水，
3、下沉  總指揮根據管道兩端的排氣情況分多次指揮各吊船放松鋼絲繩，使鋼管逐漸下沉，每次下沉0.2m。隨著水不斷灌入，管道逐漸下沉，各吊點同時不斷進行調整，以保證各吊點的合理分布。在管道有序地沉放過程中，進行管中線與基槽軸線校正的測量工作。指揮各吊船移動以達到逐步對準基槽軸線及兩岸起止點位臵，直至基本符合設計要求。設在穩固地段和便于觀測的位臵，并采取保護措施。過河管下沉?xí)r測量定位準確，并在下沉中經常校測。兩端起重設備在吊裝時應保持受力均勻，同步沉放管道于槽底就位。
管道翻轉  管道在進水時，各吊點對管道略有吊力。管自吊點與水面形成45度角。進水后管道下沉，其重力向下，各吊點力向上，管道在自重的作用下自然翻轉45度。實現管道翻轉90度。實現彎管向下。  落槽  自然沉放的管道通過控制進水和排氣的速度，利用各吊點的起吊力來控制管道下沉的速度。管道中彎管部分必先行進滿水，重心向下沉，彎管部分由南往北推進沉管。自然沉管入槽。
沉放完下游管道后，則再將上游管道拖入河中擺動就位后按上述施工工藝進行沉放。經檢查兩條管道沉放位置達設計要求后即進行管道水下試壓，試驗壓力為0．9MPa，如試壓達不到規范要求時，即將管道浮出水面檢查重新處理，然后重新下沉就位安裝，直至水下試壓達到規范要求為止。水下鋪設管道的允許偏差應符合下列規定：軸線位置允許偏差為50ram，高程允許偏差為一100mm。水面以上的管道必須敷設在原狀土地基或經過開槽后回填密實的土層上，其管底必須鋪設砂墊層并密實，墊層厚度不小于200mm。施工放樣：管槽開挖前，用GPS全球定位儀將過河水管的軸線用浮標在水面上標出，并在左、右兩岸各設一對岸上導桿，并在過河管道軸線的左、右岸水邊各設立水尺一把，作為控制挖槽各斷面標高的依據。施工過程用全站儀進行跟蹤定位，以確保施工船舶不偏離作業范圍。
